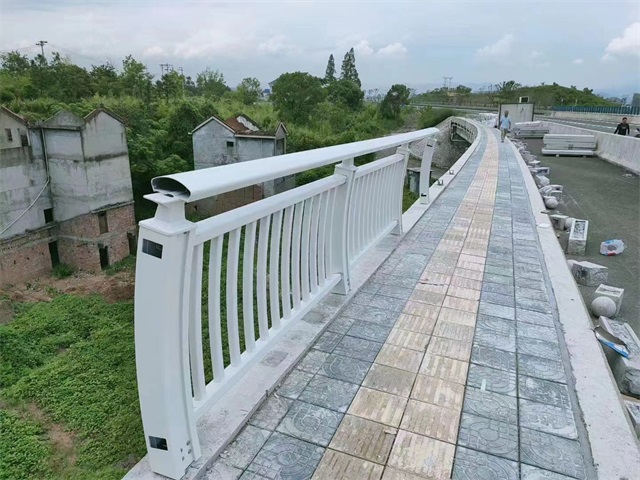

橋梁欄桿

　　橋梁欄桿是指設置于橋梁上的護欄.其目的是為了防止失控車輛越出橋 外,具有使車輛不能突破、下穿、翻越橋梁以及美化橋梁建筑的功能.設置部位主要在橋側、中央分隔帶處、人車分界處;埋置方式主要有立柱直接埋入、法蘭盤連 接、一體澆筑;護欄的防撞等級有;PL1、PL2、PL3,根據防撞等級提供的設計條件設計護欄.

　　橋梁欄桿主要特點

　　1、人行道或安全帶外側的欄桿高度不應小于1.10m.欄桿構件間的大凈間距不得大于140mm,切不宜采用橫線條欄桿.欄桿結構設計必須安全可靠,欄桿底座應設置錨筋,其強度應滿足國家規范要求.

　　2、欄桿強度應滿足;車輛以80KM/H的速度,與欄桿成15°角發生碰撞,不落河.

　　3、欄桿造型、色調與周圍環境協調,對重要橋梁宜作景觀回設計.

　　4、當橋梁跨越快速路、城市軌道交通、高速公路、鐵路干線等重要交通通道時,橋面人行道欄桿上應加設護答網,護網高度不應小于2m,護網長度宜為下穿道路的寬度并各向路外延長10m.

　　5、作用在橋上人行道欄桿扶手上豎向荷載應為1.2KM/m;水平向外荷載應為2.5KM/m.兩者應分別計算.

　　橋梁欄桿材料選用

　　1、因構件截面小,選用基材必須具備密實、韌性,抗裂性能好,具備抗震性能及對鋼筋超強有效保護功能;基材;除鋼筋和網狀增強材外,由水泥基膠凝材料、骨料、適量改性劑和外加劑、水等制成復合材料.在復合材料中,基材呈連續相分布起到連接增強材成為整體,并傳遞荷載到增強材.

　　2、欄桿所有構件基材,強度計算指標不低于C60混凝土強度;

　　3、鋼筋;Q235、HRB335.
